Plan Ventil Compact M
Plan Ventil Compact M
Panelradiatorer

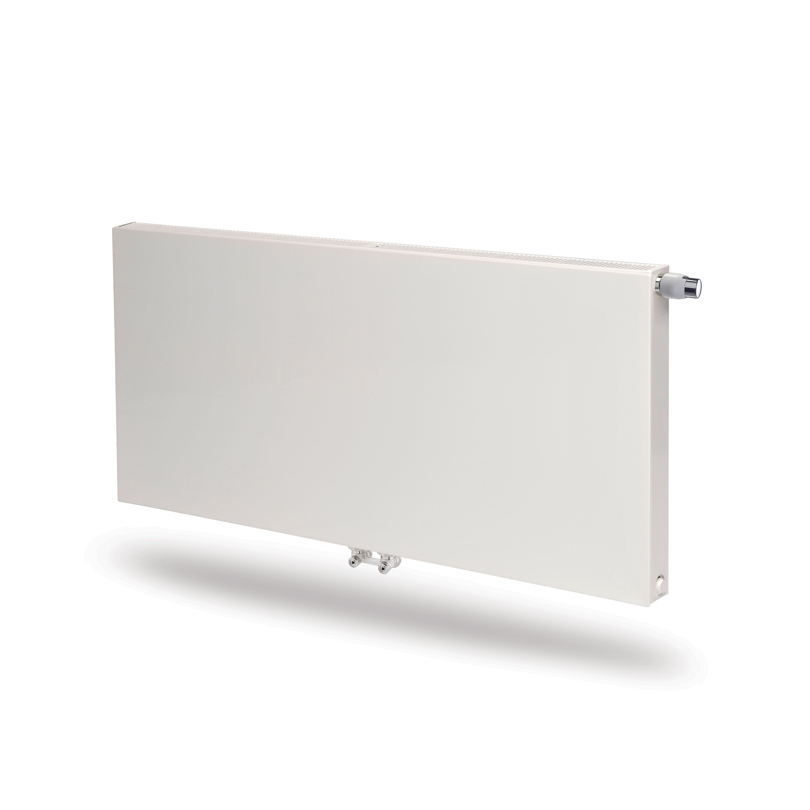

Plan Ventil Compact M

Plan Ventil Compact M er en traditionel panelradiator med flad forside til lukkede, vandbaserede varmesystemer. Plan Ventil Compact M er en radiator af høj kvalitet med en særdeles raffineret finish. Radiatoren leveres med færdigmonterede sidepaneler og toprist og har et fladt frontpanel. Dens integrerede ventilmontering giver en attraktiv og nem installation. Plan Ventil Compact M er designet til optimal varmeafgivelse i henhold til standarden EN442-1, og alle modeller er CE-mærket. Ophæng, prop og udluftningsventil følger med radiatoren. Hvid RAL 9016 finish.

Tekniske specifikationer
Maks. driftstemperatur 110
Standard EN442; EN10130
Tilslutningsdimension 2 x G 1/2
Maks. driftstryk PN10
Materiale Koldvalset stål
Standard farve Hvid RAL 9016
Tilslutninger (ETIM) 32,37,62,67,MO
Plan Ventil Compact M
Panelradiatorer

Plan Ventil Compact M

Plan Ventil Compact M er en traditionel panelradiator med flad forside til lukkede, vandbaserede varmesystemer. Plan Ventil Compact M er en radiator af høj kvalitet med en særdeles raffineret finish. Radiatoren leveres med færdigmonterede sidepaneler og toprist og har et fladt frontpanel. Den integrerede ventilmontering giver en attraktiv og nem installation. De to huller til midtertilslutning og de fire huller til sidetilslutning med indvendigt gevind G ½” tillader midtertilslutning nedefra og om nødvendigt fra siden. Den vigtigste fordel ved midtertilslutningen nedefra er, at uanset radiatorens længde, højde og dybde kan placeringen af tilslutningerne til installationen allerede bestemmes, når bygningsskallen er opført. Den vil ikke ændre sig, når man senere vælger størrelse af denne type radiator. Plan Ventil Compact M er designet til optimal varmeafgivelse i henhold til standarden EN442-1, og alle modeller er CE-mærket. Ophæng, prop og udluftningsventil følger med radiatoren. Hvid RAL 9016 finish.

Tekniske specifikationer
Maks. driftstemperatur 110
Standard EN442; EN10130
Tilslutningsdimension 2 x G 1/2
Maks. driftstryk PN10
Materiale Koldvalset stål
Standard farve Hvid RAL 9016
Tilslutninger (ETIM) 32,37,62,67,MO

ETIM MO Vandret forbindelse

ETIM MO Horizontal connection

ETIM OM Vandret forbindelse

ETIM OM Horizontal connection

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty
Installation
Drawing Plan Ventil Compact M FV

Plan Ventil Compact M, set forfra

Drawing Plan Ventil Compact M T11 BV

Plan Ventil Compact M, type 11, set bagfra

Drawing Plan Ventil Compact M T21-22-33 BV

Plan Ventil Compact M, type 21, 22, 33, set bagfra

Drawing Plan Ventil Compact M T11 SV

Plan Ventil Compact M, type 11, set fra siden

Drawing Plan Ventil Compact M T21 SV

Plan Ventil Compact M, type 21, set fra siden

Drawing Plan Ventil Compact M T22 SV

Plan Ventil Compact M, type 22, set fra siden

Drawing Plan Ventil Compact M T33 SV

Plan Ventil Compact M, type 33, set fra siden

Drawing Plan Ventil Compact M T11 TV

Plan Ventil Compact M, type 11, ovenfra

Drawing Plan Ventil Compact M T21 TV

Plan Ventil Compact M, type 21, ovenfra

Drawing Plan Ventil Compact M T22 TV

Plan Ventil Compact M, type 22, ovenfra

Drawing Plan Ventil Compact M T33 TV

Plan Ventil Compact M, type 33, ovenfra
