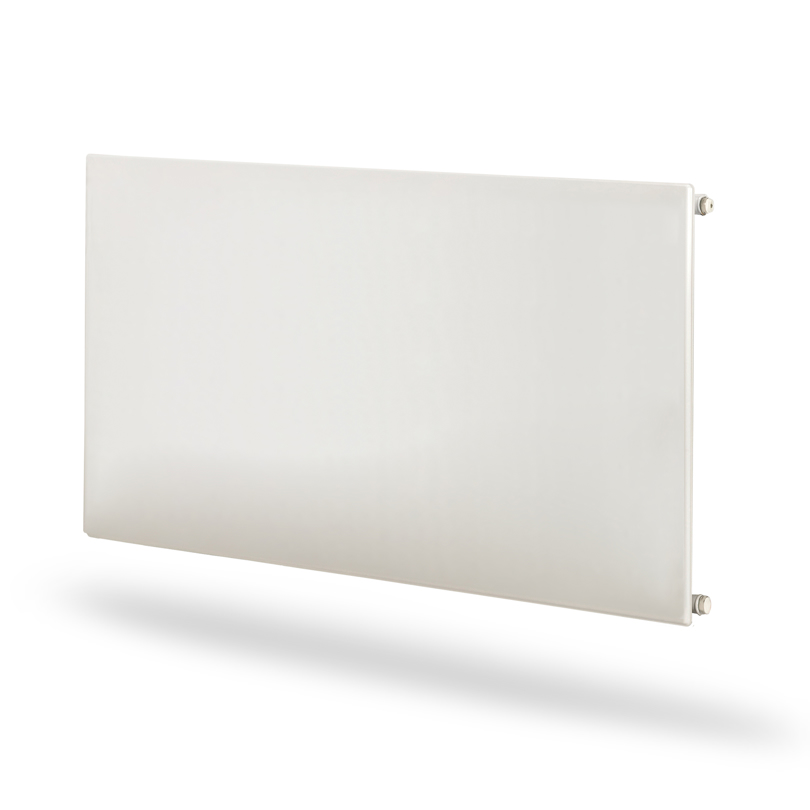

Plan Hygiene Ventil, FHV

Grzejnik płytowy Plan Hygiene Ventil charakteryzuje się całkowicie gładką płytą przednią. Jest ona przyklejona do profilowanej bazowej płyty grzejnej w taki sposób, że patrząc od przodu nie widać żadnych wystających krawędzi. Grzejnik ten, ze względu na brak elementów konwekcyjnych, osłon bocznych i osłony górnej typu grill, przeznaczony jest do stosowania w obiektach służby zdrowia i innych obiektach o podwyższonych wymaganiach higienicznych. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Klasyfikacja podłączeń (ETIM) 32,37,62,67,88,11
Plan Hygiene, FH
Grzejniki panelowe

Plan Hygiene Ventil, FHV

Grzejnik płytowy Plan Hygiene Ventil charakteryzuje się całkowicie gładką płytą przednią. Jest ona przyklejona do profilowanej bazowej płyty grzejnej w taki sposób, że patrząc od przodu nie widać żadnych wystających krawędzi. Grzejnik ten, ze względu na brak elementów konwekcyjnych, osłon bocznych i osłony górnej typu grill, przeznaczony jest do stosowania w obiektach służby zdrowia i innych obiektach o podwyższonych wymaganiach higienicznych. Dwa dolne i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają podłączenie od dołu a w razie potrzeby także z boku. Grzejnik wyposażony jest we wbudowaną wkładkę zaworową z regulacją wstępną. Plan Hygiene Ventil został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1 i posiada znak CE. Korek i odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Klasyfikacja podłączeń (ETIM) 32,37,62,67,88,11

Schemat podłączenia - boczne lewe

ETIM 32 Horizontal connection

Schemat podłączenia - boczne prawe

ETIM 67 Horizontal connection

Schemat podłączenia - boczne krzyżowe

ETIM 37 Horizontal connection

Schemat podłączenia - boczne krzyżowe

Hor-connection-ETIM-62-1219.svg

ETIM 37 Serial Horizontal connection

ETIM 37 Serial Horizontal connection

ETIM 62 Serial Horizontal connection

ETIM 62 Serial Horizontal connection

10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.

10 year warranty
Montaż
Drawing Plan Ventil Hygiene FV left

Plan Ventil Hygiene, lewy, widok z przodu

Drawing Plan Ventil Hygiene FV right

Plan Ventil Hygiene, prawy, widok z przodu

Drawing Plan Ventil Hygiene BV

Plan Ventil Hygiene, widok z tyłu

Drawing Plan Ventil Hygiene T10 SV

Plan Ventil Hygiene, typ 10, widok z boku

Drawing Plan Ventil Hygiene T20 SV

Plan Ventil Hygiene, typ 20, widok z boku

Drawing Plan Ventil Hygiene T30 SV

Plan Ventil Hygiene, typ 30, widok z boku

Drawing Plan Ventil Hygiene T10 TV

Plan Ventil Hygiene, typ 10, widok z góry

Drawing Plan Ventil Hygiene T20 TV

Plan Ventil Hygiene, typ 20, widok z góry

Drawing Plan Ventil Hygiene T30 left TV

Plan Ventil Hygiene, typ 30 lewy, widok z góry

Drawing Plan Ventil Hygiene T30 TV

Plan Ventil Hygiene, typ 30, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T20-T22 SV

Plan Ventil Compact, typy 20-22, widok z boku

Drawing Plan Ventil Compact Ramo Ventil Compact T30-T33 SV

Plan Ventil Compact, Ramo Ventil Compact, typy 30-33, widok z boku

Drawing Plan Ventil Compact Ramo Ventil Compact T20 left TV

Plan Ventil Compact, Ramo Ventil Compact, typ 22 lewy - widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T20 right TV

Plan Ventil Compact, Ramo Ventil Compact, typ 20 prawy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T30 left TV

Plan Ventil Compact, Ramo Ventil Compact, typ 30 lewy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T30 right TV

Plan Ventil Compact, Ramo Ventil Compact, typ 30 prawy, widok z góry
