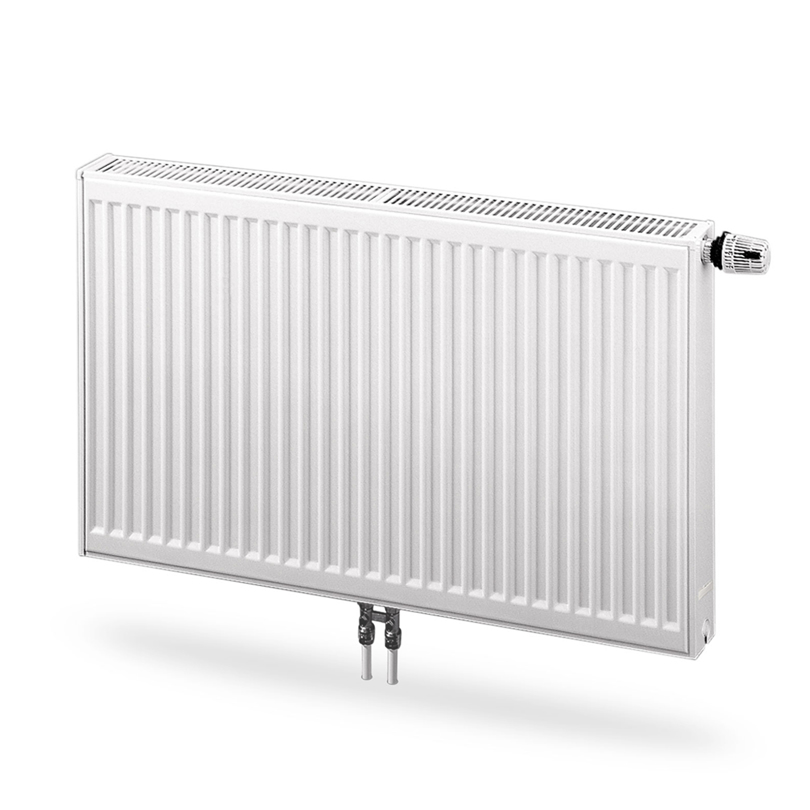

Ventil Compact M, CVM
Ventil Compact M to grzejnik płytowy w wersji z podłączeniem środkowym od dołu. Wyposażony w osłony boczne i osłonę górną typu grill. Grzejnik wyposażony jest we wbudowaną wkładkę zaworową z regulacją wstępną.Zawieszenia, korki, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacja techniczna | |
Temperatura maksymalna | 110 |
Normy | EN442; EN10130 |
Wymiary przyłączy | 2 x G 1/2 |
Maksymalne ciśnienie robocze | PN10 |
Materiał | Stal niskowęglowa walcowana na zimno |
Standardowy kolor | Biały RAL 9016 |
Ważna informacja | Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (CVM33 600/2600; CVM33 600/3000; CVM33 900/1800; CVM33 900/2000) |
Klasyfikacja podłączeń (ETIM) | 32,37,62,67,MO |

Ventil Compact M, CVM
Ventil Compact M to grzejnik płytowy w wersji z podłączeniem środkowym od dołu. Wyposażony w osłony boczne i osłonę górną typu grill. Dwa dolne środkowe i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają centralne podłączenie od dołu a w razie potrzeby także z boku. Grzejnik wyposażony jest we wbudowaną wkładkę zaworową z regulacją wstępną. Grzejnik Ventil Compact M został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1, a wszystkie modele posiadają znak CE. Zawieszenia, korki, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.
Specyfikacja techniczna | |
Temperatura maksymalna | 110 |
Normy | EN442; EN10130 |
Wymiary przyłączy | 2 x G 1/2 |
Maksymalne ciśnienie robocze | PN10 |
Materiał | Stal niskowęglowa walcowana na zimno |
Standardowy kolor | Biały RAL 9016 |
Ważna informacja | Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (CVM33 600/2600; CVM33 600/3000; CVM33 900/1800; CVM33 900/2000) |
Klasyfikacja podłączeń (ETIM) | 32,37,62,67,MO |
Schemat podłączenia
Schemat podłączenia
10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.
Dokument | Kategoria |
---|---|
Deklaracja Właściwości Użytkowych nr RICC 131115 | DoP |
Atest higieniczny dla grzejników panelowych | Atest higieniczny |
Karta katalogowa grzejnik płytowy Ventil Compact M. | Karta katalogowa |
Katalog techniczny z grzejnikami płytowymi | Katalogi |
Cennik grzejników płytowych | Cennik |
Ventil Compact M, typ 11, widok z tyłu
Ventil Compact M, widok z przodu
Ventil Compact M, typy 21, 22, 33, widok z tyłu
Ventil Compact M, typ 11, widok z boku
Ventil Compact M, typ 21s, widok z boku
Ventil Compact M, typ 22, widok z boku
Ventil Compact M, typ 22, obrócony, widok z boku
Ventil Compact M, typ 33, widok z boku
Ventil Compact M, typ 33, obrócony, widok z boku
Ventil Compact M typ 11, widok z góry
Ventil Compact M, typ 21s, widok z góry
Ventil Compact M, typ 22, widok z góry
Ventil Compact M, typ 22 obrócony, widok z góry
Ventil Compact M, typ 33, widok z góry
Ventil Compact M, typ 33 obrócony, widok z góry
